CD5116/CYT5116 国产军工级电源PWM控制驱动器完美替代TI/LM5116

更新时间：2023-9-25 14:55:51 浏览数量：

品牌：CYT
型号：CD5116/CYT5116
市场价： ~~200~~ 优惠价： 1

特性：峰值电流模式控制 • 高达100V的宽工作范围 • 低关断静态电流(< 10µA) • 3.5A峰值栅极驱动 • 独立工作或同步频率最高可达1 MHz • 可选二极管仿真模式 • 从1.215 V到80 V的可编程输出

产品介绍

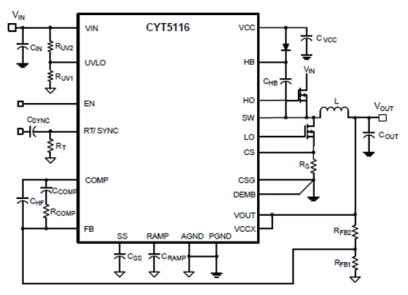

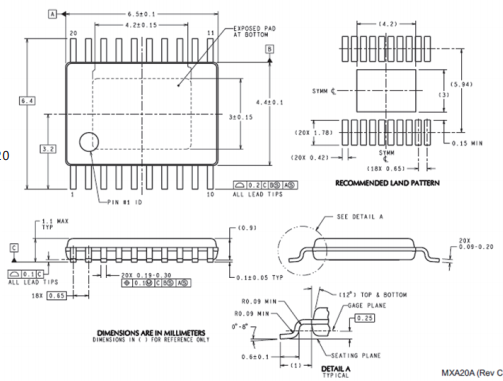

CYT5116是一款用于高压或大范围变化输入电源供电的降压稳压器应用的同步降压控制器。该控制方法基于采用一个仿真电流斜坡的电流模式控制。电流模式控制可提供了固有的线路前馈、逐周期电流限制和简化的环路补偿。仿真控制斜坡的使用减少了脉宽调制电路的噪声灵敏度，从而实现高输入电压应用中所必需的对极小占空比的可靠控制。工作频率可在从50kHz到1MHz之间编程。CYT5116使用自适应死区时间控制来驱动外部高侧和低侧 NMOS功率开关。用户可选二极管仿真模式可实现断续模式运行，以提高轻负载时的效率。低静态电流关断禁用控制器，并且消耗的总输入电流少于 10µA。额外特性包括一个高压偏置稳压器、用于提高效率的自动切换至外部偏压、热关断、频率同步、逐周期限流限制和可调线路欠压闭锁。该器件为HTSSOP20封装，底部裸露部分可连接到焊盘，以增强散热。

• 峰值电流模式控制 • 高达100V的宽工作范围 • 低关断静态电流(< 10µA) • 3.5A峰值栅极驱动 • 独立工作或同步频率最高可达1 MHz • 可选二极管仿真模式 • 从1.215 V到80 V的可编程输出

• 电压基准精度1.5% • 可编程电流限制 • 可编程软启动 • 可编程输入欠压锁定 • 自动切换至外部偏置电源 • HTSSOP20 封装 • 热关断
