OC1002 MOS管整流器代替二极管整超低压降

更新时间：2022-5-24 15:55:36 浏览数量：

品牌：OCX
型号：OC1002
市场价： 2 优惠价： 1

特性：特点 ◆集成双路 MOS，替代 2 个二极管 ◆最大输出电流：3A ◆低导通压降：70mv@2A ◆输入电压范围：5.5-24V ◆最高工作频率：200Hz ◆高效率：最高可提升 5%以上 ◆欠压保护:5.5V

产品介绍

OC1002 是一款用以代替二极管整流的 MOS 管整流器。

OC1002 内部集成了 2 个 30V/30mΩ 的 MOS 开关管以及比较器、电荷泵升压电路等。通过比较器控制 MOS 管的栅极驱动电路使得 MOS 开关管保持单向导通特性。芯片支持的最大工作频率为 200Hz。相对于二极管，MOS 管整流器具有更小的导通压降，因此可大大降低导通损耗减少发热并显著提高系统效率。

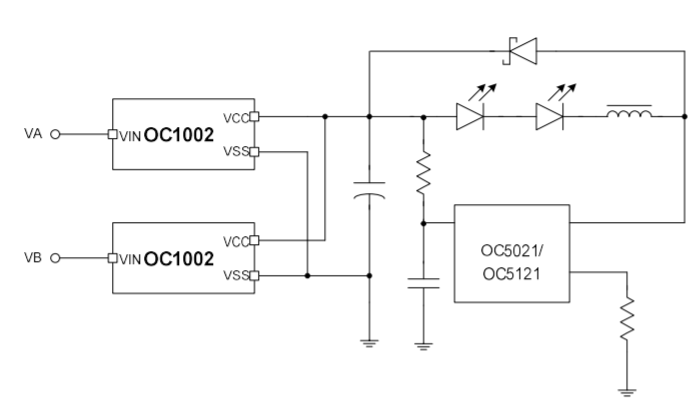

OC1002 特别适合需要无极性输入的 LED 汽车灯应用，一颗 OC1002 可代替 2 个二极管。

OC1002 采用 SOP8 封装。

特点 ◆集成双路 MOS，替代 2 个二极管 ◆最大输出电流：3A ◆低导通压降：70mv@2A ◆输入电压范围：5.5-24V ◆最高工作频率：200Hz ◆高效率：最高可提升 5%以上 ◆欠压保护:5.5V

应用领域 ◆汽车照明 ◆无极性输入/防反接二极管替代 ◆二极管整流桥替代
